Kiedy cylinder hydrauliczny staje się częścią maszyny wymagającej oceny zgodności

Gdy zakład z branży budowlanej lub górniczej zleca wytworzenie cylindra pod wymiar konkretnej maszyny, projektant układu staje przed koniecznością przeprowadzenia odpowiedniej oceny zgodności. Temat dyrektywy maszynowej oraz odpowiedzialności za finalny produkt pojawia się na wczesnym etapie, ponieważ żaden podzespół hydrauliczny nie funkcjonuje w izolacji. Wymaga on precyzyjnego wpięcia w układ zasilania i sterowania całym pojazdem.

Rola cylindra w maszynie a proces oceny zgodności

Zgodność z dyrektywą maszynową 2006/42/WE rzadko dotyczy samego cylindra hydraulicznego wprowadzanego do obrotu jako odrębny produkt. Sam cylinder jest z reguły komponentem. Obowiązki związane z ewentualnym oznakowaniem CE oraz skompletowaniem pełnej dokumentacji technicznej wynikają wprost z jego integracji z konkretną maszyną albo z faktu nadania mu prawnego statusu maszyny nieukończonej. Ostateczna odpowiedzialność za przeprowadzenie oceny spoczywa na podmiocie produkującym docelowe urządzenie. Decyduje o tym fizyczny sposób montażu, osadzenie elementu w istniejącym układzie zasilającym i nadrzędne funkcje bezpieczeństwa realizowane w konstrukcji nośnej. Konstruktor uwzględnia specyfikę podzespołu przy sporządzaniu analizy ryzyka.

Przed uruchomieniem obróbki mechanicznej należy zgromadzić precyzyjne wytyczne. Projektujący maszynę oraz producent siłowników hydraulicznych analizują wspólnie maksymalne obciążenia statyczne i dynamiczne. Parametry te zestawia się z przewidywaną liczbą cykli pracy w zadanym okresie eksploatacji, zakresem temperatur roboczych oraz trudnymi warunkami środowiskowymi, w tym wysoką wilgotnością, zapyleniem w kopalniach czy obecnością substancji wywołujących korozję. Odbiorca przekazuje wytyczne bezpieczeństwa wynikające z norm przypisanych do danej branży. Prawidłowy przepływ tych informacji gwarantuje, że gotowy podzespół zachowa pożądaną żywotność po zainstalowaniu.

Dokumentacja i weryfikacja podzespołów zasilających

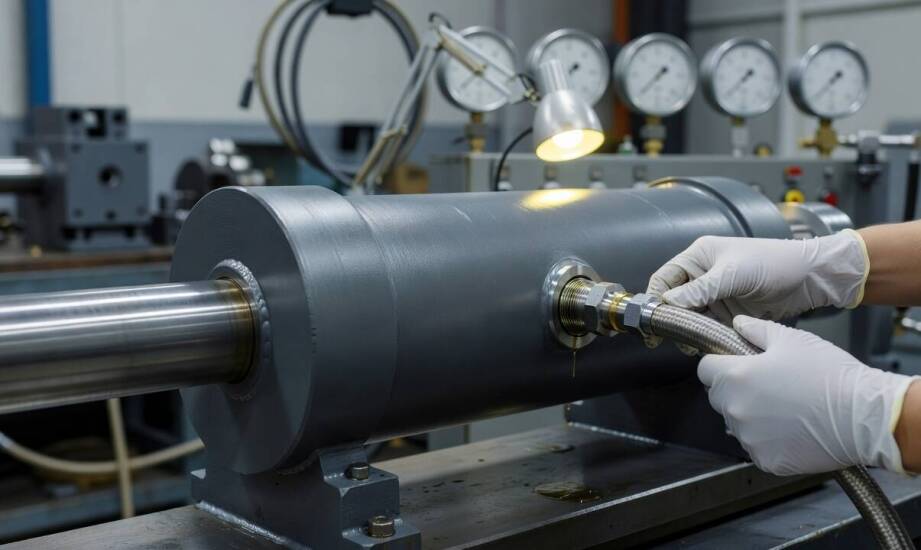

Próby ciśnieniowe stanowią element weryfikacji przy wytwarzaniu układów hydrauliki siłowej. Test hydrostatyczny sprawdza integralność mechaniczną stalowego korpusu, szczelność zastosowanych uszczelnień oraz odporność konstrukcji na piki obciążeniowe. Dokładna wartość ciśnienia próbnego nie jest sztywno zdefiniowana uniwersalnym przepisem; zależy bezpośrednio od założeń konkretnego projektu, przyjętej normy oraz docelowego środowiska działania maszyny. Wyniki przeprowadzonych sprawdzianów, zestawione z certyfikatami hutniczymi materiałów oraz protokołami pomiarów wymiarowych, budują bazową dokumentację techniczną.

System zarządzania jakością ISO 9001 ułatwia bieżącą kontrolę procesów inżynieryjnych, jednak wymaga określenia identyfikowalności jako konkretnego celu procedur. Nie daje gwarancji traceability bez wyznaczenia wewnętrznych standardów oznaczania partii. Firma Hydrobog opiera produkcję na sformalizowanych zasadach, zapisując i przechowując parametry testowe poszczególnych komponentów. Rejestrowanie tych danych upraszcza inżynierom późniejszą zabudowę w ramy maszyny i pozwala znacznie szybciej ustalić potencjalne przyczyny zużycia materiału podczas ciężkiej pracy.

Wymagania przy nowej produkcji różnią się od procedur serwisu komponentów. Zbudowanie tłoka lub cylindra od podstaw wymusza przygotowanie pełnych założeń rysunkowych i precyzyjnych obliczeń, na których opiera się późniejsza deklaracja maszyny. Naprawa zużytych siłowników hydraulicznych skupia się na fizycznym przywróceniu sprawności. Zakres dokumentacji oraz konieczność ewentualnej ponownej certyfikacji całej maszyny zależą od skali ingerencji i wpływu wprowadzonych zmian na profil bezpieczeństwa. Standardowa renowacja z wymianą uszczelnień nie wymaga odnawiania pełnej papierologii urządzenia macierzystego.

Największe ryzyko braku zgodności powstaje w sytuacji rozbieżności informacyjnych, gdy założenia na papierze mijają się z faktycznymi obciążeniami w terenie. Zlekceważenie skoków ciśnienia lub agresywnego środowiska chemicznego utrudnia formalne dopuszczenie docelowej konstrukcji do obrotu, niezależnie od stopnia dokładności samej obróbki skrawaniem. Problem ten dotyczy zarówno pojedynczych maszyn budowanych pod wymiar, jak i całych serii urządzeń rolniczych.

Firma Hydrobog z Kobylanki od 1999 roku zajmuje się produkcją wyspecjalizowanych cylindrów tłokowych, teleskopowych oraz podporowych. Przedsiębiorstwo opiera procedury wytwórcze na wytycznych ISO 9001:2000, prowadząc weryfikację ciśnieniową przed wydaniem wyrobu kontrahentowi. Integracja precyzyjnie wykonanego i sprawdzonego komponentu daje konstruktorom pewność, że stworzony układ sprosta wymaganiom nadzoru technicznego i zapewni bezpieczne użytkowanie ciężkiego sprzętu.
